فلزیاب فونیکس متال دکتور

دستگاه فلزیاب Phoenix از شرکت آلمانی Mega Detection جدیدترین عرضه این شرکت است و یک اسکنر تصویربرداری کامل از زمین است،

اولین دستگاه در جهان که تمامی فناوری های اسکن تصویربرداری را

در یک دستگاه و از طریق سه سیستم جستجوی مختلف شامل می شود.

فلزیاب Phoenix شامل یک فناوری کاملاً جدید برای اسکن زمین از طریق اسکنر چند زمینی MGS

و کاوشگر فرستنده و گیرنده سیگنال بالا VST است

که ابزارهای نقشه برداری حرفه ای را برای اسکن زمین تا اعماق زیاد با دقت و سرعت با نمایش بصری ارائه می دهد.

اسکن نتایج روی صفحه دستگاه یا از طریق تبلت از طریق برنامه Multi Visual Analyzer.

دستگاه فونیکس از طریق ابزارهای اسکن و سیستم‌های جستجوی داخلی، دستگاهی همه کاره است.

که با آن می‌توان گنجینه‌های طلایی و دفن‌ها را در اعماق زیاد جستجو کرد، آثار باستانی را کاوش کرد،

انواع کانی‌ها را شناسایی کرد و همچنین حفره‌ها، تونل‌ها و غارها را شناسایی کرد.

فلزیاب حرفه ای

اسکنر زمینی Phoenix یک فلزیاب حرفه ای است که به کار کاوشگران حرفه ای اختصاص داده شده است،

اما در عین حال به لطف برنامه چند زبانه خود با رابط گرافیکی ساده ای که در اختیار کاربر قرار می دهد،

برای آماتورها و تازه کارها در زمینه تشخیص دفن آسان است.

تجربه کاربر صاف در تنظیم تنظیمات بررسی زمینی، انتخاب سیستم های جستجو،

و نمایش بصری نتایج که بهترین عملکرد را در تشخیص دقیق تمام اهداف مدفون تضمین می کند.

مشخصات فلزیاب فونیکس
فناوری جدید اسکن زمینی با ابزارهای جدید

اسکنر زمینی تصویربرداری فونیکس شامل دو کاوشگر مورد استفاده برای انجام این بررسی است

و اولین فناوری در نوع خود را در خود جای داده است.

اسکنر چند زمینی (M.G.S)

این کاوشگر است که برای انجام یک اسکن تصویربرداری سه بعدی از زمین و با فناوری پیشرفته با سنسورهای متعدد ساخته شده

در داخل آن برای گرفتن بهتر سیگنال های اهداف در داخل زمین استفاده می شود، با سطح نسبتا گسترده ای

که پوشش منطقه وسیع تری را تضمین می کند. زمین در هر نقطه اسکن، بنابراین کاربر روند اسکن سریعتر را تضمین می کند

و در عین حال دقت نتایج را تضمین می کند.

داده های اسکن زمینی گرفته شده از طریق اسکنر از طریق کابل اسکنر متصل به واحد اصلی دستگاه فونیکس برای نمایش داده ها

به صورت گرافیکی منتقل می شود و یا امکان انتقال مستقیم داده ها به صورت بی سیم وجود دارد

تا به صورت گرافیکی سه بعدی نمایش داده شود.

کامپیوتر تبلت گیرنده سیگنال عمودی بالا (V.S.T)

این کاوشگر دارای فناوری پیشرفته ای در ارسال و دریافت سیگنال های مغناطیسی است،

زیرا کاوشگر سیگنال های میدان های مغناطیسی ناشی از اهداف مختلف درون زمین

(فلزات آهن غیر گرانبها – فلزات گرانبها مانند طلا – حفره ها و غارها …) را می گیرد.

پروب VST دارای طراحی منحصر به فرد با انتهای مخروطی شکل به صورت مخروط چهار طرفه است

که در دو طرف مخروط مجموعه ای از ردیف دکمه های نور LED را شامل می شود

و این LED ها رنگ نورپردازی خود را با توجه به شرایط تغییر می دهند.

هدفی که کاوشگر از روی آن عبور می کند، که یک اشاره گر به کاربر نشان می دهد که ماهیت هدف شناسایی شده را نشان می دهد.

به عنوان مثال، هنگامی که کاوشگر V.S.T از روی یک هدف فلزی مانند یک سکه طلا عبور می کند، LED ها به رنگ قرمز روشن می شوند.

از سوی دیگر، رنگ دکمه های نور در صورتی که از روی خلاء مانند تونل عبور کند آبی است.

سیگنال های گرفته شده از طریق کاوشگر به سیگنال های دیجیتالی تبدیل می شوند

که پردازش شده و بر روی صفحه دستگاه یا صفحه تبلت به شکل یک طرح کلی رنگی نمایش داده می شوند

که ماهیت و نوع فلز هدف بالقوه را منعکس می کند،

3 سیستم جستجو

دستگاه فونیکس شامل تمام فناوری‌های اسکن تصویربرداری در یک دستگاه از طریق سه سیستم جستجو است

که از دو کاوشگر قبلی استفاده می‌کنند. سیستم های جستجو این امکان را در اختیار کاربر قرار می دهند

تا با توجه به هدف جستجو از دستگاه برای چندین برنامه کاربردی استفاده کند.

سیستم های جستجو در دستگاه فونیکس شامل سیستم های زیر است:

1 – سیستم اسکن زمینی سه بعدی [زمین اسکن]
سیستم اسکن زمینی سه بعدی قدرتمندترین سیستم برای تشخیص در دستگاه فونیکس است

که با فناوری جدیدی که در پروب اسکنر گنجانده شده است به نام Multi Ground Scanner یا به اختصار M.G.S توسعه یافته است.

M.G.S با طراحی منحصر به فرد و سطح بزرگ با سنسورهای متعدد،

پوشش و اسکن مساحت بزرگتر را در زمان کمتر اما با نتایج دقیق تر امکان پذیر می کند.

سیستم اسکن زمینی سه‌بعدی داده‌های اسکن به‌دست‌آمده از M.G.S را به‌عنوان تجسم دوبعدی

بر روی صفحه‌نمایش دستگاه یا به‌عنوان نمایش گرافیکی سه‌بعدی در تبلت اندروید همراه

از طریق برنامه Multi Visual Analyzer نمایش می‌دهد، همانطور که بعداً توضیح خواهیم داد.

پس از انتخاب سیستم از منوی اصلی، برنامه دستگاه به کاربر اجازه می دهد تا نحوه نمایش نتایج اسکن را انتخاب کند.

دو گزینه وجود دارد:

1 – دستگاه

اگر این گزینه انتخاب شود، کاربر را قادر می‌سازد تا فرآیند اسکن زمینی سه بعدی را با استفاده از صفحه LCD دستگاه کامل کند،

زیرا نتایج مستقیماً روی صفحه نمایش داده می‌شوند،

قبل از آن کاربر باید تنظیمات اسکن زمین را که شامل گزینه‌های زیر می‌شود، تنظیم کند:

حالت
این گزینه روش انجام اسکن زمین را مشخص می کند، به این معنی که اندازه گیری ها در هر نقطه اسکن چگونه ثبت می شود.

در اینجا دو حالت وجود دارد:

دستی: در حالت دستی ضبط اندازه گیری اسکن به صورت دستی توسط کاربر با استفاده از دکمه قرمز رنگ در واحد اصلی دستگاه انجام می شود.

خودکار: در این حالت دستگاه وظیفه گرفتن خودکار نقاط اندازه گیری را بر عهده دارد

مسیر
این شکل مسیر حرکت کاربر را هنگام انجام اسکن زمین بیان می کند، دو نوع وجود دارد:

One Direction: در این حالت نقاط اسکن در هر خط اسکن در یک جهت ثبت می شود.

به عبارت دیگر، جهت ثبت اندازه‌گیری‌ها در هر خط اسکن در یک جهت خاص است، مثلاً از جنوب به سمت شمال شروع می‌شود

و برای هر خط به همین ترتیب، به این معنی که نقاط شروع خطوط اسکن روی یکسان هستند. سمت.

زیگ زاگ: در اینجا جهت اندازه گیری های ثبت شده در دو خط اسکن متوالی در جهت مخالف است،

به این معنی که نقطه شروع دو خط اسکن متوالی در طرف مقابل است.

اندازه

این ابعادی از شبکه اسکن مجازی است که از سلول هایی تشکیل شده است

که به تعداد خطوط اسکن و نقاط در هر خط اسکن مربوط می شود.

این شامل دو مقدار زیر است:

عرض: عرض یا تعداد ستون ها در شبکه است، مانند تعداد خطوط اسکن.
ارتفاع: ارتفاع یا تعداد ردیف‌های شبکه، برابر با تعداد نقاط اسکن است

نقطه شروع
این نقطه شروع برای اسکن زمین در منطقه از پیش تعریف شده و یکی از موارد زیر است

دو گزینه را می توان انتخاب کرد:

سمت چپ: در این حالت فرآیند اسکن از پایین – گوشه سمت چپ ناحیه اسکن شروع می شود
راست: اسکن زمین از پایین – گوشه سمت راست منطقه آغاز می شود

پس از تنظیم تنظیمات اسکن زمینی توضیح داده شده قبلی، تب Scan جدولی را نمایش می دهد

که تنظیمات انتخاب شده را با دکمه شروع اسکن خلاصه می کند و کاربر می تواند دکمه OK را فشار دهد

تا در واقع فرآیند اسکن شروع شود و نتایج را ثبت کند.

در طول فرآیند اسکن، اندازه گیری در هر نقطه اسکن به صورت بصری بر روی صفحه نمایش

به عنوان شبکه دو بعدی متشکل از ردیف ها و ستون های سلول ها و هر نقطه اسکن

به عنوان سلول با 4 سلول فرعی در رنگ های خاص بر اساس نوع هدف که M.G.S آن را شناور می کند ارائه می شود. در این نقطه

جدول زیر نوع هدف را برای هر رنگ نشان می دهد:

سبز نور آبی آبی زرد قرمز
معمولی زمین حفره کوچک حفره اشیاء فلزی طلا

در سمت چپ صفحه نزدیک به شبکه، مقادیر زیادی ارائه شده است:

– Current X: شماره خط اسکن فعلی یا شماره ستون فعلی را در شبکه نمایش می دهد.

– Current Y: نقطه اسکن فعلی یا شماره ردیف فعلی را در شبکه نمایش می دهد.

– مقدار: یک مقدار عددی مربوط به اندازه گیری در نقطه اسکن فعلی.

2 – تبلت

اگر کاربر این گزینه را روی صفحه دستگاه انتخاب کرد، ابتدا باید بین دستگاه و تبلت یک اتصال بی سیم برقرار کند،

باید اسکن زمینی سه بعدی را در تبلت اندرویدی همراه ادامه دهد.

در این مورد، کاربر همان تنظیمات اسکن زمین را که قبلا توضیح داده شد انتخاب می کند،

اما در داخل برنامه Multi Visual Analyzer و داده های اسکن زمین به صورت گرافیک سه بعدی در داخل برنامه تجسم می شود.

برنامه Multi Visual Analyzer قابل نصب بر روی هر تبلت یا گوشی هوشمند اندرویدی است.

دارای یک رابط گرافیکی ساده است که به 12 زبان موجود است،

از آن برای تنظیم تنظیمات اسکن زمینی و داده های اسکن ارسال شده در زمان واقعی از M.G.S استفاده می شود

تا به صورت گرافیک سه بعدی با رنگ های مختلف ارائه شود که به انواع مختلف هدف مانند فلز، حفره یا طلایی مانند جدول قبلی اشاره دارد.

برنامه Multi Visual Analyzer شامل مجموعه‌ای از ابزارها برای نمایش داده‌ها از درگاه‌های دید

و ابزارهای مختلف برای اطلاع از مکان و عمق هدف خاص به صورت بصری، و فیلترهایی برای فیلتر کردن نتایج بر اساس انواع هدف خاص است.

3 – سیستم اشاره گر پین [PINPOINTER]

سیستم Pen Pointer سیستمی است که معمولاً پس از حفاری به منظور تعیین دقیق مکان هدف بالقوه استفاده می شود.

فرآیند اسکن در اینجا از طریق یک کاوشگر V.S.T نیز انجام می شود، و به روشی مشابه سیستم پخش زنده،

که در آن کاوشگر باید عمود بر زمین نیز باشد.

نشانگر قلم برای تعیین وجود یک هدف یا حفره فلزی با تعیین دقیق مکانی که فلز یا حفره مدفون در آن قرار دارد از

طریق بازخورد صوتی یا تجسم روی صفحه به عنوان نمودار میله‌ای دوبعدی استفاده می‌شود.

در صفحه نتیجه تنظیمات زیادی وجود دارد که کاربر می تواند آنها را تنظیم کند:

حساسیت
مقدار حساسیت مربوط به تنظیم حساسیت سیگنال گرفته شده از طریق پروب V.S.T است

که با توجه به این مقدار، نمایش بصری سیگنال ها و تن صدای خروجی تغییر می کند.

تنظیم
کاربر می تواند از این گزینه برای کالیبره کردن حساسیت سنسور در هر زمان با توجه به نوع زمین و حالت پایه استفاده کند.

بازنشانی کنید
این گزینه فرآیند کالیبراسیون را به مقدار پیش فرض خود بازنشانی می کند.

فلزیاب Phoenix Metal Detector

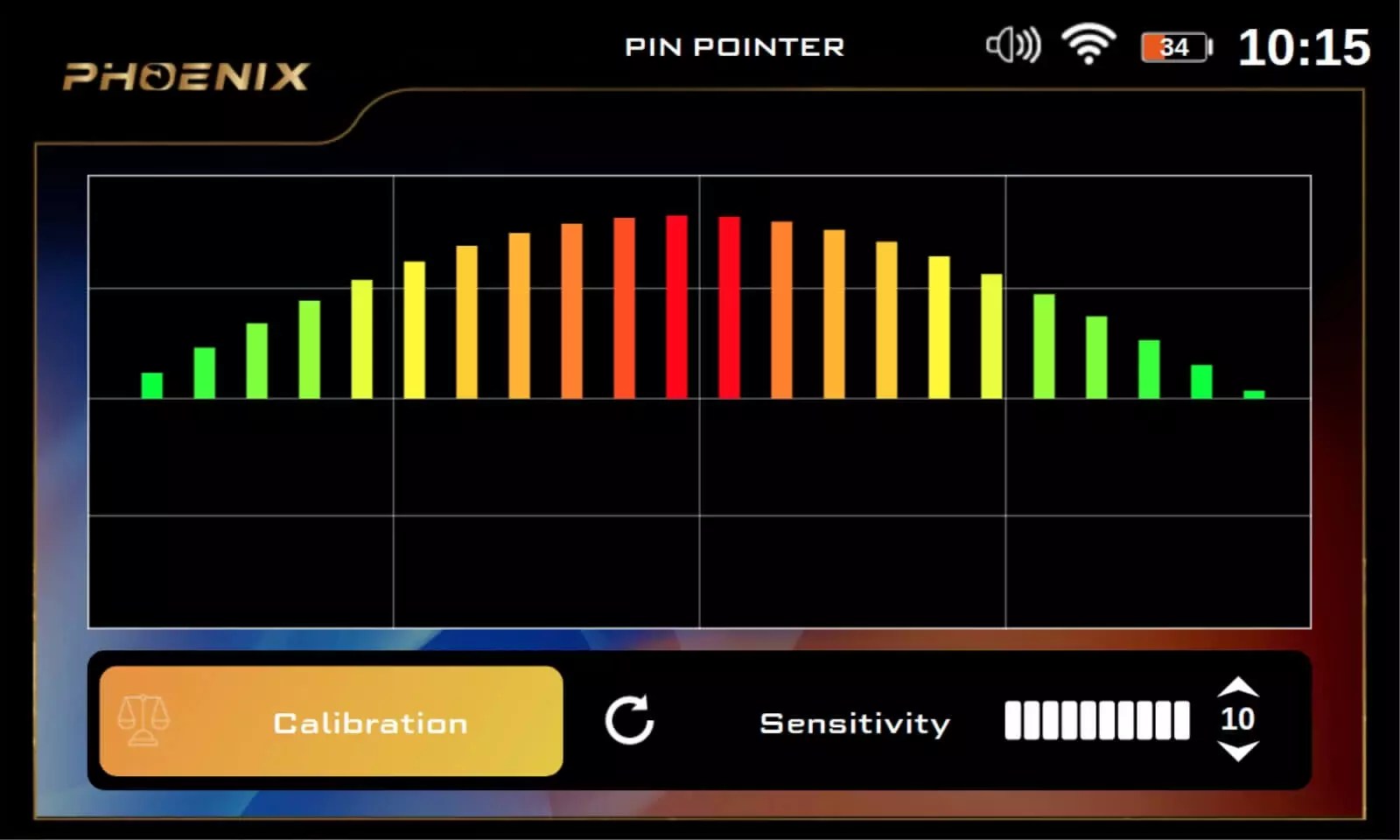

نمایش بصری سیگنال های دریافتی بر روی صفحه دستگاه یک نمودار میله ای دو بعدی است.

برای مثال در مورد سیگنال های هدف فلزی مانند مجسمه برنزی،

نمودار میله ای متشکل از میله هایی است که رو به بالا، با طول های مختلف، با رنگ های درجه بندی شده از

سبز تا قرمز در وسط در حداکثر مقادیر، و سپس به سمت سبز در طرفین درجه بندی می شوند.

اگر سیگنال‌های دریافتی برای حفره‌ها باشد – مانند یک تونل – از میله‌هایی رو به پایین، با طول‌های مختلف،

از سبز تا آبی تیره در وسط در حداکثر مقادیر، و سپس به سمت سبز در مقادیر پایین‌تر ساخته می‌شود.

یک سیستم یکپارچه همه کاره برای نمایش نتایج

اسکنر تصویربرداری فونیکس بهترین سیستم یکپارچه را برای نمایش نتایج حاصل از فرآیند اسکن از

طریق پروب های اسکن متعدد در اختیار کاربر قرار می دهد و تجربه یکپارچه ای را

برای اطلاع از نتایج اسکن و جزئیات دقیق اهداف شناسایی شده در اختیار کاربر قرار می دهد.

سیستم نمایش نتایج شامل استفاده از یک نمایش بصری دو بعدی بر روی صفحه و یک نمایش سه بعدی در تبلت و

با هشدارهای صوتی یا تصویری است که در پاراگراف های زیر توضیح داده خواهد شد:

نمایشگر رنگی بزرگ

واحد اصلی دستگاه شامل یک صفحه نمایش LCD کریستال مایع با وضوح بالا با اندازه نسبتا بزرگ است

که در هنگام انجام تنظیمات مختلف از جمله انتخاب، دید واضحی را برای کاربر فراهم می کند.

سیستم جستجو و تنظیمات اسکن زمین و اعداد خواندن و نمودارهایی را ارائه می دهد که نتایج را به وضوح نشان می دهد.

صفحه رنگی دستگاه نمایش بصری نتایج را در برنامه دستگاه با اطلاعات مفید برای جستجوگر از طریق نمایش تصویری

گرافیکی دو بعدی از ناحیه اسکن و محتویات اهداف فراهم می کند.

اپلیکیشن Multi Visual Analyzer

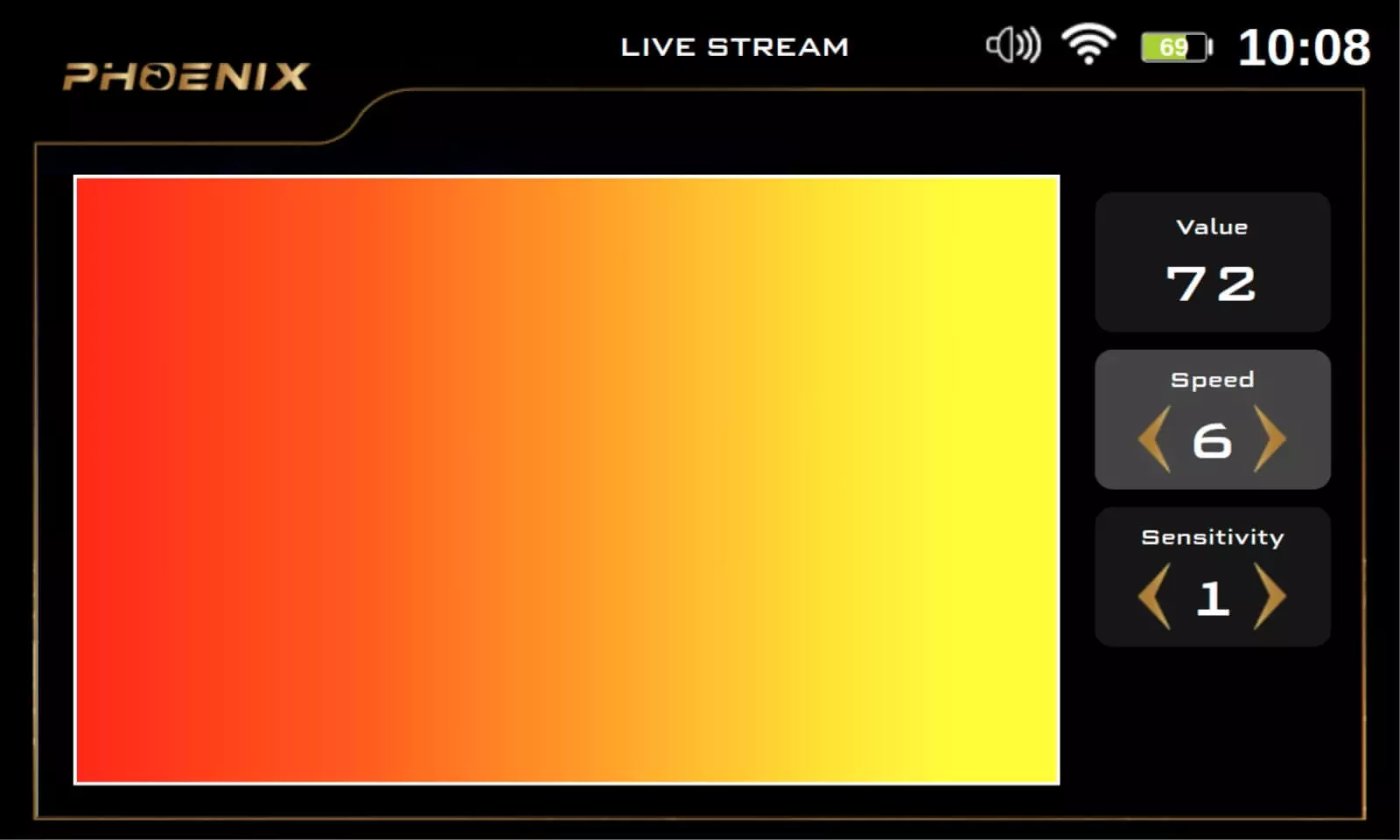

این اپلیکیشن که بر روی هر تبلت – تبلت – یا گوشی هوشمندی که روی سیستم اندروید قابل دانلود است،

کاربر را قادر می سازد تا نتایج نظرسنجی را در دو سیستم اسکن زمینی به صورت ترسیمی سه بعدی و به صورت زنده مشاهده کند.

سیستم پخش در قالب یک جریان رنگ متغیر.

برنامه Multi Visual Analyzer برای کنترل تنظیمات بررسی زمینی استفاده می شود

و نتایج نظرسنجی را در یک رابط گرافیکی چند زبانه نمایش می دهد

که از طریق آن می تواند گرافیک ها را تجزیه و تحلیل کند و تمام اطلاعات را بداند.

در مورد اهداف شناسایی شده مانند عمق و مکان دقیق از طریق ابزارهایی که ارائه می دهد،

جستجوگر را قادر می سازد تا نقشه را تجزیه و تحلیل کند تا اطلاعات دقیقی در مورد تمام اهداف واقع در منطقه مورد بررسی به دست آورد.

صدا

سیستم های جستجو در دستگاه یک خروجی صوتی را از طریق زنگ های صوتی متغیر با توجه به هدف و سیگنال ها

در مورد کاوشگر V.S.T ارائه می دهند و در صورت اسکن توسط اسکنر،

هشدارهای صوتی را ارائه می دهد که هنگام ضبط اندازه گیری ها به کاربر نشان می دهد. نقطه اسکن یا رسیدن به انتهای خط اسکن …

دکمه های نور

کاوشگر V.S.T، همانطور که قبلاً توضیح داده شد، شامل مجموعه‌ای از دکمه‌های LED است

که در حین اسکن توسط کاوشگر به جستجوگر یک تغذیه مستقیم بصری می‌دهد که ماهیت هدف را نشان می‌دهد.

استفاده آسان از برنامه چند زبانه

برنامه دستگاه بر اساس آخرین استانداردهای طراحی رابط کاربری و تجربه کاربری با طراحی مدرن،

جذاب و کاربردی که ترکیبی از متون واضح، آیکون های رسا، رنگ های ثابت و همچنین انیمیشن است، طراحی شده است.

این برنامه یک تجربه کاربری آسان را برای مبتدیان و حرفه ای ها فراهم می کند،

آنها را قادر می سازد تنظیمات مختلفی را برای فرآیند اسکن زمین تنظیم کنند و همچنین نمایشی بصری از

نتایج نظرسنجی برای سه سیستم جستجو و گزینه های مختلف آنها در قالب گرافیک ارائه می دهد.

نمودارها و نشانگرها همراه با صداهای مختلف که با انتخاب یک دکمه خاص یا حرکت بین تنظیمات و سایر موارد مرتبط است.

یکی از ویژگی های مهم برنامه دستگاه برای دسترسی به بزرگترین بخش جستجوگران در سراسر جهان،

در دسترس بودن آن به 12 زبان بین المللی است که گسترده ترین زبان های جهان را نشان می دهد (انگلیسی – فرانسوی – اسپانیایی…).

این دستگاه قابلیت تنظیم گزینه‌های زیادی مانند زبان برنامه دستگاه، تنظیم تاریخ و زمان، تنظیم روشنایی و روشنایی صفحه،

گزینه‌های امنیتی، قفل کردن دستگاه با رمز عبور و گزینه‌های بازنشانی را فراهم می‌کند.

باتری خارجی

برق دستگاه فونیکس توسط باتری های لیتیوم یونی قابل شارژ با ولتاژ 12 ولت و با طراحی خاص

در قالب جعبه خارجی با دکمه روشن/خاموش با نشانگر وضعیت باتری طراحی شده است.

باتری زمان استفاده نسبتاً طولانی را تضمین می کند و زمان کار به عوامل مختلفی از جمله سیستم

جستجو، ابزار جستجوی مورد استفاده و تنظیمات صرفه جویی در انرژی موجود در برنامه دستگاه مربوط می شود.
